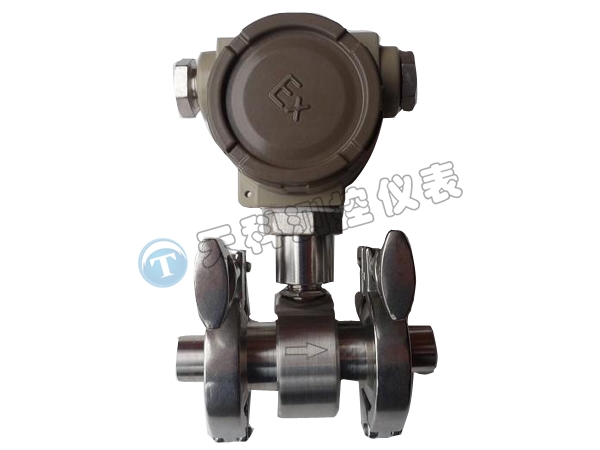

卡箍連接渦輪變送器
產品價格：面議
產品規格：
手 機：18637357823
電 話：0373-2695792
0373-2695798
0373-2695799
郵 箱：xxtkyb@126.com
傳感器內的渦輪在流體作用下產生旋轉使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中，感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。
設計特點
LWGY型渦輪流量計采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。傳感器采用不銹鋼結構，(葉輪采用2Cr13或者雙相鋼輪)防腐蝕性能好，采用紅寶石軸承并配硬質合金(LT6)軸套保證了渦輪傳感器的使用壽命和長期的穩定性，釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0-120℃介質正常工作。流量計本身具有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，安裝使用相當方便。
儀表種類 | TK-LWQ/Y/C Q-氣體渦輪 Y-液體渦輪 C-插入式 | ||||||
公稱通徑 | 4 | ||||||
6 | |||||||
10 | |||||||
15 | |||||||
20 | |||||||
25 | |||||||
32 | |||||||
40 | |||||||
50 | |||||||
65 | |||||||
80 | |||||||
100 | |||||||
125 | |||||||
150 | |||||||
200 | |||||||
250 | 250MM | ||||||
300 | 300MM | ||||||
量程類型 | W | 擴展測量范圍 | |||||
S | 標準測量范圍 | ||||||
精度等級 | 05 | 精度0.5級 | |||||
10 | 精度1.0級 | ||||||
02 | 精度0.2級 | ||||||
類型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | |||||
A | 變送器型：+24V供電，輸出二線制4-20mA | ||||||
B | 智能型：鋰電池供電，現場顯示無信號輸出 | ||||||
C | 智能型：+24V供電，現場顯示并輸出二線制4-20mA | ||||||
C1 | 智能型：+24V供電，現場顯示并帶RS485通訊協議 | ||||||
C2 | 智能型：+24V供電，現場顯示并帶HART通訊協議 | ||||||
D | 智能型：帶溫度壓力補償（氣體） | ||||||
材質 | S | 304不銹鋼 | |||||
L | 316（L）不銹鋼 | ||||||
防爆 | N | 非防爆型 | |||||
H | 防爆型，EXdIIBT6 | ||||||
壓力等級 | N | 常規 | |||||
E | 高壓 | ||||||
