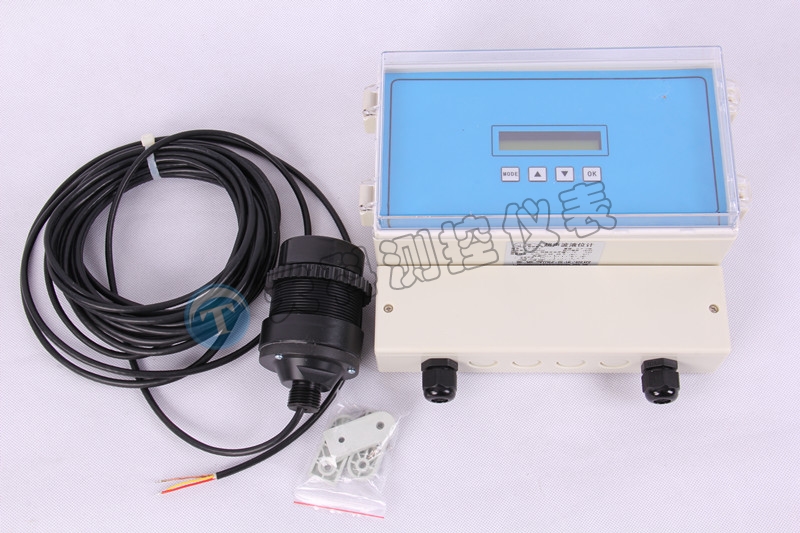

分體式超聲波液位計

產品價格：面議

產品規格：

手 機：18637357823

電 話：0373-2695792

　　　 0373-2695798

　　　 0373-2695799

郵 箱：xxtkyb@126.com

儀器安裝

.1儀表尺寸圖如下：

打開條件（一般用于停泵），主要用于排水井和進水井控制。

4）若將繼電器設置如右圖，表示繼電器在液位小于1m時閉合，若將“<”  符號更改為“>”符號，則表示繼  電器在液位大于1m時閉合。若將繼電器設置如右圖，表示繼電器在液位小于1m或者大于9m時閉合。
5）還有一種邏輯比較復雜，例如排水  井，當水位漲到8m時需開泵排水，  將水排到2m時停泵，此邏輯設置

儀表接線

        針擰開后蓋即可看見儀表的接線板，如下圖所示：

接線柱說明：

BA-2二芯專用電纜說明：

.1儀表標定的步驟

1）儀表上電，儀表進入測量，液晶顯示液位數值，如右圖，而實測液位  為3.320m，下面介紹標定方法。

2）按按擊Mode鍵，儀表即可進入參數設置菜單，優**入  的就是P01(Level)液位標定菜單。

3）按擊OK鍵，進入液位標定輸入界面，輸入實測液位數值3.320m，如右圖，設好后按擊Mode鍵退回Level菜單。

4）再按擊Mode鍵顯示如右圖所示，點Mode鍵回到參數設置菜單，按擊OK鍵退出參數設置菜單。

5）儀表顯示實測液位，此后儀表的讀數將正確反映現場實際液位。

4.4.2參數4～20mA設置

1）在儀表正常工作時按擊Mode鍵進入參數設置菜單后按擊▼鍵選擇P02(4～20mA)設置菜單，

12、儀表調試說明
儀表出廠時各項指標經過嚴格測試，用戶只需在現場進行簡單設置即可滿足現場測量條件。
1儀表界面顯示說明：

1）儀表上電后，液晶顯示軟件版本。

2）初始化儀表的各項參數。

3）換能器（探頭）的頻率。

4）儀表的量程  表示儀表盲區為0.5米，量程為3米，察看儀表安裝是否符合要求。

5）搜索液位中  PW和ZY數字快速變化。

6）當搜索到液位后，液晶顯示如圖，表示液位為2.15m。

鍵盤說明：

鍵盤由4個鍵組成，按擊按鍵，儀表進入參數設置狀態。
鍵盤介紹如下：
【Mode】：模式鍵。在儀表正常工作時，按點擊該鍵可進入參數設置菜單；在菜單中，按點擊該鍵，則可退出本級菜單，退回到上一級菜單。
【▲】：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數據時，該鍵做加法鍵用。
【▼】：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數據時，該鍵做減法鍵用。
【OK】：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改數據時做后移鍵用。

輸入參數時，閃動的數字為當前可更改的數字。按擊▲/▼鍵閃動的數字會增/減，按擊OK鍵閃動光標會移到下一數字上。當閃動光標在后一個數字上時，按擊OK鍵，閃動的光標會跳到**個數字上去。

菜單說明

【Mode】鍵返回上級菜單

注意：

a）按擊OK鍵，進入20mA參數設置菜單，液晶顯示如右圖。

b）按擊OK鍵，進入20mA數值輸入界面，輸入數值，如右圖，表示液位到5m時輸出20mA，設好后按擊Mode鍵退出。

3）4mA設置在20mA參數設置菜單按擊▼鍵進入4mA參數設置菜單，按擊OK鍵進入設置，方法同上。

繼電器參數設置

1）在儀表正常工作時按擊Mode鍵進入參數設置菜單后按擊▼鍵選擇到P03(Relay)繼電器設置菜單，如右圖所示。

2）按擊OK鍵，進入繼電器1設置菜單，如右圖所示。

3.2儀表安裝方式

法蘭安裝：安裝時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。

6）若換能器發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。
